انواع جرثقیل سقفی سوله | راهنمای کامل انتخاب، کاربرد و قیمت
جابجایی بارهای سنگین در محیط های صنعتی بدون استفاده از تجهیزات مکانیزه، نه تنها دشوار بلکه پرخطر است. به همین دلیل، استفاده از جرثقیل سقفی سوله به یکی از ضروری ترین تجهیزات در کارخانه ها، کارگاه ها و انبارهای صنعتی تبدیل شده است.
فهرست مقاله
جرثقیل سقفی سوله چیست؟
جرثقیل سقفی سوله نوعی سیستم بالابری صنعتی است که روی ریل هایی در طول سوله حرکت می کند و امکان جابجایی بار در سه جهت طولی، عرضی و عمودی را فراهم می سازد. این تجهیزات معمولاً از اجزایی مانند پل، کالسکه، وینچ یا بالابر، ریل و سیستم کنترل تشکیل شده اند.استفاده از جرثقیل سقفی در سوله ها باعث افزایش سرعت عملیات، کاهش نیروی انسانی، افزایش ایمنی و بهبود بهره وری خطوط تولید می شود.
دسته بندی انواع جرثقیل سقفی سوله
انواع جرثقیل سقفی سوله را می توان بر اساس معیارهای مختلفی مانند ساختار، نحوه نصب، سیستم حرکت و ظرفیت باربری دسته بندی کرد. در ادامه، مهم ترین انواع آن را بررسی می کنیم.
همچنین بخوانید: برخی از پروژه های ساخت سوله توسط شرکت چهلستون سوله
جرثقیل سقفی تک پل سوله ای
جرثقیل سقفی تک پل یکی از رایج ترین و پرکاربردترین انواع جرثقیل سقفی سوله است که از یک تیر اصلی افقی تشکیل می شود. این تیر روی ریل های جانبی نصب شده در طول سوله حرکت می کند و سیستم بالابر یا هویست روی آن قرار می گیرد. طراحان معمولاً از این نوع جرثقیل برای جابجایی بارهای سبک تا متوسط در سوله های با دهانه محدود استفاده می کنند.به دلیل ساختار ساده تر، جرثقیل سقفی تک پل وزن کمتری نسبت به مدل دو پل دارد و فشار کمتری به سازه سوله وارد می کند. همین موضوع باعث می شود هزینه ساخت، نصب و نگهداری آن اقتصادی تر باشد و زمان اجرای پروژه نیز کاهش پیدا کند.
ویژگی ها:
- ساختار ساده و طراحی مهندسی بهینه
- وزن کمتر سازه و کاهش بار مرده سوله
- هزینه پایین تر در ساخت، نصب و نگهداری
- امکان نصب در سوله هایی با ارتفاع مفید کمتر
کاربردها:
- کارگاه های تولیدی و مونتاژ
- سوله های صنعتی کوچک و متوسط
- انبارها و خطوط بسته بندی سبک
در مجموع، جرثقیل سقفی تک پل انتخابی مناسب برای سوله هایی است که ظرفیت باربری محدود دارند و به دنبال راهکاری مقرون به صرفه برای افزایش بهره وری و ایمنی عملیات جابجایی هستند.

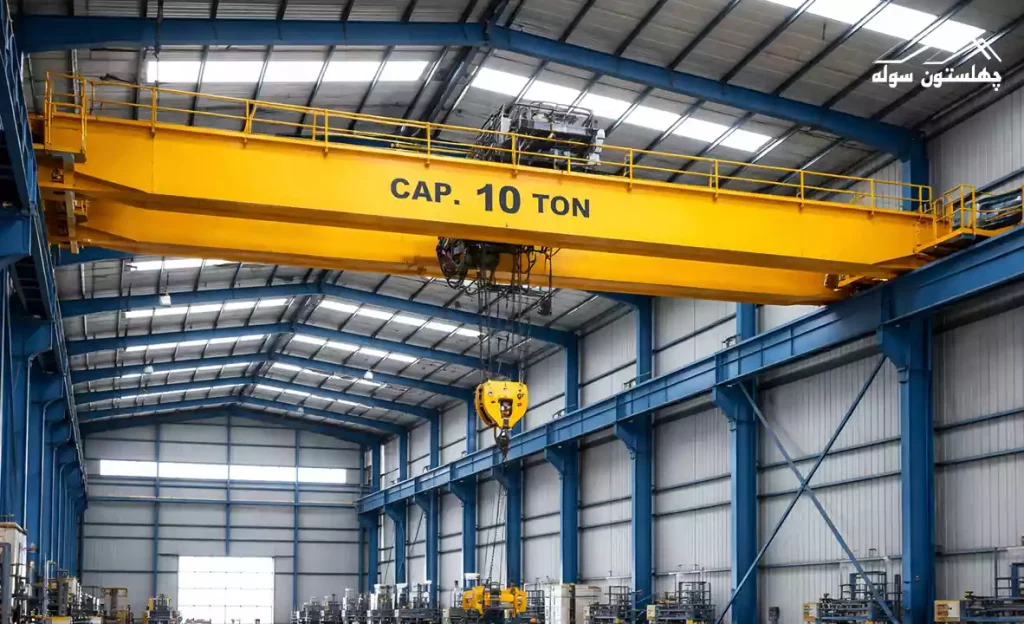

جرثقیل سقفی دو پل سوله ای
جرثقیل سقفی دو پل از دو تیر اصلی موازی تشکیل شده است که روی ریل های نصب شده در سوله حرکت می کنند. در این مدل، کالسکه حامل بالابر بین دو پل جابه جا می شود که این ساختار باعث افزایش قابل توجه ظرفیت باربری، پایداری و دقت عملکرد جرثقیل می گردد. به همین دلیل، مهندسان این نوع جرثقیل را برای سوله های بزرگ و پروژه های صنعتی سنگین طراحی و اجرا می کنند.
مزایا:
- ظرفیت باربری بالا برای پروژه های سنگین
- ارتفاع قلاب بیشتر و پوشش بهتر فضای کاری
- دقت و پایداری بالاتر در حرکت طولی و عرضی
- قابلیت استفاده مداوم در شرایط صنعتی سخت
کاربردها:
- صنایع فولاد و فلزات سنگین
- کارخانجات ماشین سازی و تجهیزات صنعتی
- سوله های صنعتی بزرگ و خطوط تولید سنگین
در میان انواع جرثقیل سقفی سوله، جرثقیل سقفی دو پل بیشترین کاربرد را در پروژه های بزرگ و صنایع سنگین دارد و انتخاب آن باعث افزایش ایمنی، دقت و راندمان عملیات جابجایی بار در مقیاس صنعتی می شود.
انتخاب جرثقیل سقفی سوله باید بر اساس ظرفیت واقعی بار، ابعاد سوله و نوع کاربری صنعتی انجام شود؛ انتخاب نادرست می تواند ایمنی سازه و بهره وری عملیات را به طور جدی کاهش دهد.
نحوه نصب جرثقیل سقفی سوله
جرثقیل سقفی روکار (Top Running)
در این مدل، جرثقیل روی ریل هایی که بر روی تیرهای حمال سوله نصب شده اند حرکت می کند. این نوع نصب، امکان تحمل بارهای سنگین تر را فراهم می سازد.
مزایا:
- مناسب دهانه های بزرگ
- ظرفیت باربری بالا
- عمر مفید بیشتر
جرثقیل سقفی آویز (Underhung)
در جرثقیل سقفی آویز، سیستم از زیر سازه سقف سوله آویزان می شود و بیشتر برای فضاهای محدود کاربرد دارد.
مزایا:
- مناسب سوله های کوچک
- کاهش نیاز به ستون های جانبی
محدودیت: ظرفیت باربری کمتر نسبت به مدل روکار
انواع جرثقیل سقفی از نظر سیستم حرکت
جرثقیل سقفی دستی
این نوع جرثقیل بدون موتور و به صورت دستی کار می کند و بیشتر برای بارهای سبک استفاده می شود.
کاربرد: کارگاه های کوچک و فضاهای کم استفاده
جرثقیل سقفی نیمه برقی
ترکیبی از حرکت دستی و برقی است و تعادل مناسبی بین قیمت و کارایی ایجاد می کند.
جرثقیل سقفی تمام برقی
پیشرفته ترین در میان انواع جرثقیل سقفی سوله است که تمام حرکات آن به صورت برقی و با کنترل دقیق انجام می شود.
مزایا:
- سرعت بالا
- ایمنی بیشتر
- مناسب خطوط تولید مداوم
دسته بندی جرثقیل سقفی سوله بر اساس ظرفیت باربری
دسته بندی جرثقیل سقفی سوله بر اساس ظرفیت باربری
نوع جرثقیل سقفی | محدوده ظرفیت باربری | کاربردهای رایج | ویژگی ها و مزایا |
جرثقیل سقفی سبک | تا ۵ تن | کارگاه های کوچک، انبارها، خطوط مونتاژ سبک | مصرف انرژی پایین، هزینه خرید و نصب کمتر، مناسب فضاهای محدود |
جرثقیل سقفی متوسط | ۵ تا ۲۰ تن | صنایع تولیدی، کارخانه ها، سوله های صنعتی متوسط | تعادل مناسب بین قدرت و هزینه، عملکرد پایدار، قابلیت استفاده مداوم |
جرثقیل سقفی سنگین | بیش از ۲۰ تن | صنایع سنگین، فولاد، پتروشیمی، پروژه های بزرگ صنعتی | توان باربرداری بالا، استحکام سازه ای بیشتر، مناسب کاربری های پرتردد |
انتخاب ظرفیت مناسب در میان انواع جرثقیل سقفی سوله تأثیر مستقیمی بر ایمنی، طول عمر تجهیزات و بهره وری عملیات جابجایی بار دارد. در صورتی که ظرفیت جرثقیل کمتر از نیاز واقعی انتخاب شود، فشار بیش ازحد به سازه وارد شده و هزینه های تعمیر و توقف خط تولید افزایش می یابد.
جرثقیل سقفی سوله برای شرایط خاص
برخی محیط های صنعتی به جرثقیل های تخصصی نیاز دارند تا ایمنی و عملکرد تجهیزات حفظ شود.
برای مثال، جرثقیل سقفی ضد انفجار در محیط های قابل اشتعال استفاده می شود و خطرات ناشی از جرقه یا شعله را کاهش می دهد.همچنین، جرثقیل سقفی مقاوم در برابر رطوبت و خوردگی برای صنایع شیمیایی و دریایی طراحی شده و از آسیب به سازه و قطعات جلوگیری می کند.
عوامل مؤثر در انتخاب انواع جرثقیل سقفی سوله
عامل تأثیرگذار | توضیح و اهمیت |
دهانه و ارتفاع سوله | ابعاد سوله تعیین می کند که جرثقیل تک پل یا دو پل انتخاب شود و ارتفاع قلاب تا چه حد قابل استفاده باشد. |
نوع کاربری صنعتی | نوع فعالیت (سبک، نیمه سنگین یا سنگین) مستقیماً روی انتخاب نوع و توان جرثقیل سقفی تأثیر دارد. |
ظرفیت بار مورد نیاز | وزن بیشترین باری که جابجا می شود، معیار اصلی انتخاب ظرفیت جرثقیل است و نقش مهمی در ایمنی دارد. |
تعداد دفعات استفاده روزانه | میزان کارکرد روزانه مشخص می کند که جرثقیل دستی، نیمه برقی یا تمام برقی مناسب تر است. |
بودجه و هزینه نگهداری | هزینه خرید اولیه، نصب، تعمیرات و نگهداری باید به صورت هم زمان بررسی شود تا انتخابی اقتصادی انجام گیرد. |
عدم توجه به این عوامل در انتخاب انواع جرثقیل سقفی سوله می تواند باعث افزایش هزینه های اجرایی، کاهش طول عمر تجهیزات و ایجاد خطرات ایمنی در محیط صنعتی شود.
عوامل مؤثر بر قیمت جرثقیل سقفی
عامل تأثیرگذار | توضیح و اهمیت |
نوع جرثقیل | انتخاب بین تک پل یا دو پل مستقیماً روی هزینه ساخت، نصب و نگهداری تأثیر می گذارد. |
ظرفیت باربری | هرچه ظرفیت بار بیشتر باشد، نیاز به سازه مقاوم تر و بالابر قوی تر است که قیمت را افزایش می دهد. |
سیستم حرکتی | جرثقیل دستی ارزان تر است، در حالی که جرثقیل برقی یا نیمه برقی به تجهیزات الکترونیکی و موتور نیاز دارد که هزینه را بالاتر می برد. |
شرایط نصب و تجهیزات جانبی | ارتفاع سوله، تقویت سازه، ریل ها، تابلوهای کنترل، سیستم ایمنی و تجهیزات جانبی روی قیمت نهایی اثر مستقیم دارند. |
جمع بندی نهایی
شناخت دقیق انواع جرثقیل سقفی سوله نقش مهمی در افزایش بهره وری، ایمنی و کاهش هزینه های عملیاتی دارد. انتخاب صحیح این تجهیزات باید بر اساس نیاز واقعی سوله، نوع فعالیت صنعتی و شرایط فنی پروژه انجام شود.اگر قصد طراحی یا تجهیز سوله صنعتی دارید، مشاوره با متخصصان جرثقیل سقفی می تواند از بروز هزینه های اضافی و مشکلات فنی در آینده جلوگیری کند.
سوالات متداول درباره
ظرفیت باید بر اساس وزن بار، تعداد جابجایی روزانه و نوع کاربری صنعتی تعیین شود تا ایمنی و بهره وری حفظ شود.
جرثقیل تک پل به دلیل وزن کمتر و نصب آسان تر برای سوله های کوچک و متوسط مناسب است، در حالی که دو پل برای بارهای سنگین توصیه می شود.
بله، می توان سیستم کنترل، بالابر یا تجهیزات ایمنی را ارتقاء داد، اما این موضوع به طراحی اولیه و ظرفیت سازه سوله بستگی دارد.
