کنترل کیفیت در ساخت سوله: استانداردها و روش ها
کنترل کیفیت در ساخت سوله یکی از مهم ترین بخش های فرایند اجرای یک سازه فلزی است. این کار باعث می شود سوله نهایی ایمن، بادوام، استاندارد و بدون نقص تحویل مشتری شود. اجرای درست کنترل کیفیت همچنین باعث کاهش هزینه ها، جلوگیری از دوباره کاری ها، افزایش سرعت پروژه و رضایت کارفرما خواهد شد.
در این مقاله با مراحل کنترل کیفیت، استانداردها، روش های بازرسی، انواع آزمایش ها، ثبت مستندات و چالش های احتمالی آشنا می شوید.
فهرست مقاله
استانداردها و الزامات طراحی سوله
در ساخت سوله از استانداردهای معتبر داخلی و بین المللی استفاده می شود تا مقاومت سازه در برابر بارهای مختلف (باد، برف، زلزله، بار مرده و زنده) تضمین گردد.مهم ترین استانداردهای مورد استفاده عبارت اند از:
استاندارد | کاربرد |
ISO 9001 | مدیریت و تضمین کیفیت در فرآیندهای ساخت |
ASTM A36 | مشخصات فولاد سازه ای |
EN 1090 | استاندارد اجرای سازه های فلزی در اروپا |
مقررات ملی ساختمان ایران | اصول طراحی و اجرای سازه های فلزی |
این استانداردها کمک می کنند مصالح، جوشکاری و نصب سوله مطمئن و قابل اعتماد باشند و سوله در طول عمر خود دچار مشکل نشود.
مواد اولیه و مصالح در ساخت سوله
کیفیت مصالح، پایه اصلی ساخت یک سوله استاندارد است. مهم ترین موارد قابل بررسی:
- فولاد و مقاطع فلزی: باید از نظر مقاومت کششی، خمشی و ترکیب شیمیایی بررسی شوند.
- پیچ و مهره ها: باید دارای گرید استاندارد و مقاومت کافی باشند.
- رطوبت، خوردگی و زنگ زدگی: قبل از ساخت باید بررسی و برطرف شود.
تمامی مصالح باید قبل از مصرف دارای تأییدیه کیفیت و شناسنامه فنی باشند.
فرایندهای تولید و ساخت اسکلت فلزی
ساخت یک سوله استاندارد از چند مرحله اصلی تشکیل شده است. در هر مرحله کنترل کیفیت اهمیت ویژه ای دارد:
۱. برش و فرم دهی مقاطع
دقت در طول، زاویه و ابعاد قطعات بسیار مهم است.اگر در این مرحله خطا رخ دهد، در مونتاژ تنش اضافی ایجاد و سازه ضعیف می شود.
۲. جوشکاری
مهم ترین مرحله کنترل کیفیت در سوله سازی است.کیفیت پایین جوش می تواند باعث شکست سازه، نشتی آب یا خرابی شدید شود.
به همین دلیل معمولاً از تست های بازرسی جوش استفاده می شود.

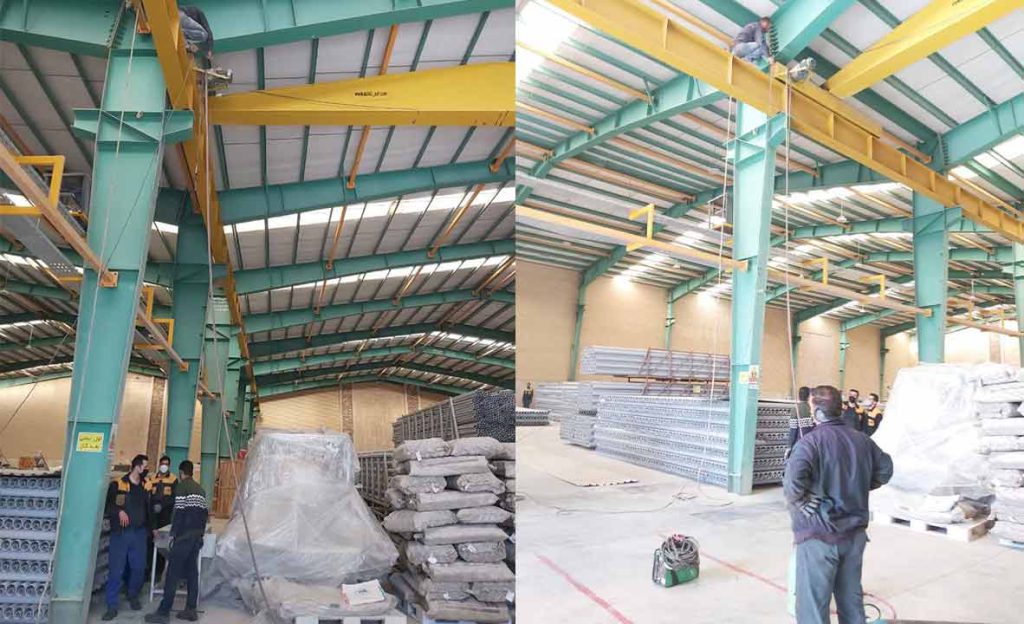

۳. مونتاژ و نصب قطعات
صاف بودن، تراز بودن و اتصال صحیح قطعات باعث افزایش دوام و رفتار صحیح سازه تحت بار می شود.نصب اشتباه می تواند حتی بهترین مصالح را بی اثر کند.
چالش های اجرایی در شرایط جوی مختلف و راهکارهای مقابله
شرایط آب وهوایی محیط ساخت، تأثیر مستقیمی بر کیفیت عملیات جوشکاری و رنگ آمیزی دارد؛ مثلاً رطوبت بالا یا باد شدید می تواند باعث ایجاد ترک در جوش یا عدم چسبندگی رنگ شود. برای مقابله با این چالش ها، باید برنامه زمان بندی پروژه را با توجه به پیش بینی هوا تنظیم کرد و در صورت لزوم از سکوهای محافظتی و کابین های موقت استفاده نمود. علاوه بر این، استفاده از مواد اولیه مقاوم در برابر خوردگی و اجرای تست های کیفیتی در محیط های کنترل شده (مانند کارگاه های پوشیده)، تضمین کننده پایداری کیفیت نهایی سوله در برابر تغییرات اقلیمی است.
همچنین بخوانید: برخی از پروژه های ساخت سوله توسط شرکت چهلستون سوله
روش های کنترل کیفیت در ساخت سوله
1. بازرسی چشمی
اولین و ساده ترین روش. در کنترل کیفیت ساخت سوله است که ترک، موج دار شدن، تغییر شکل، یا خطاهای ظاهری در همین مرحله تشخیص داده می شود.
2.اندازه گیری
استفاده از متر لیزری، شابلون، کولیس و ابزارهای دقیق برای بررسی تطابق کامل با نقشه ها.
3.آزمایش های غیرمخرب (NDT)
این روش ها بدون آسیب زدن به قطعه، عیب های آن را مشخص می کنند.
روش | کاربرد |
اولتراسونیک (UT) | تشخیص عیوب داخلی فولاد |
مایعات نافذ | کشف ترک ها و حفره های سطحی |
مغناطیسی | کشف نقص های سطحی در فولاد |
4.آزمایش های مخرب
برخلاف NDT، این روش ها روی نمونه های آزمایشی انجام می شوند تا رفتار فولاد بررسی شود:
روش | هدف |
کشش | بررسی مقاومت کششی قطعه |
خمش | بررسی استحکام خمشی |
ضربه | بررسی مقاومت ضربه ای |
نکته: آزمایش های مخرب معمولاً روی نمونه های آزمایشی انجام می شوند و روی سازه اصلی اعمال نمی شوند.
نقش نرم افزارها و فناوری های نوین در ارتقای دقت کنترل کیفیت
استفاده از ابزارهای دیجیتال مانند نرم افزارهای مدل سازی اطلاعات ساختمان (BIM) و اسکنرهای لیزری سه بعدی، فرآیند بازرسی را از حالت سنتی به هوشمند تبدیل کرده است. این تکنولوژی ها امکان مقایسه آنی نقشه های طراحی با سازه اجرا شده را فراهم کرده و خطاهای میلی متری را پیش از مونتاژ نهایی شناسایی می کنند. همچنین سیستم های مدیریت یکپارچه کیفیت (QMS) به مدیران پروژه کمک می کنند تا روند تولید، نتایج آزمایش ها و گزارش های بازرسی را به صورت لحظه ای رصد کرده و تصمیمات سریع تری برای اصلاح انحرافات بگیرند.
مستندسازی کنترل کیفیت
ثبت تمامی مراحل ساخت، نتایج آزمایش ها و بازرسی ها برای تحلیل عملکرد سازه در طول زمان ضروری است.
نوع مستند | کاربرد |
گزارش بازرسی | ثبت نتایج آزمایش ها و بازرسی ها |
فایل های الکترونیکی | مدیریت پروژه و پیگیری مستندات |
تصاویر و ویدئوها | شناسایی عیوب و آموزش کارکنان |
برای دریافت مشاوره رایگان در زمینه طراحی و ساخت سوله با بالاترین استانداردهای کنترل کیفیت، همین حالا با ما تماس بگیرید.
بازرسی نهایی و تحویل سوله
بازرسی نهایی شامل بررسی تمامی اجزا و اتصالات، آزمایش مقاومت و تطابق سازه با نقشه ها و استانداردها است. این مرحله تضمین می کند که سوله آماده استفاده است و ریسک خرابی های احتمالی به حداقل می رسد.
مزایای کنترل کیفیت ساخت سوله
- افزایش ایمنی و دوام سازه
- کاهش هزینه ها و استفاده بهینه از منابع
- رضایت مشتری و افزایش اعتماد
- بهبود عملکرد نیروی کار و تکنیک های تولید
مثال: با اجرای کنترل کیفیت، میزان ضایعات فولاد در یک پروژه می تواند تا ۲۰٪ کاهش یابد.
همچنین بخوانید: هزینه ساخت سوله در سال 1405
الزامات ایمنی و بهداشت حرفه ای (HSE) در حین بازرسی های فنی
کنترل کیفیت تنها محدود به بررسی فنی قطعات نیست، بلکه رعایت اصول ایمنی توسط بازرسین و تیم اجرایی نیز بخشی جدایی ناپذیر از فرآیند است. بازرسان باید همواره از تجهیزات حفاظت فردی (PPE) مناسب شامل کلاه، عینک، دستکش و کفش ایمنی استفاده کنند و در هنگام انجام تست های مخرب یا غیرمخرب، فاصله ایمن را رعایت نمایند. همچنین، آموزش مداوم پرسنل در زمینه خطرات ناشی از گردوغبار فلزی، گازهای جوشکاری و سر و صدا، نه تنها سلامت نیروی انسانی را حفظ می کند، بلکه با کاهش حوادث، مانع از توقف پروژه و کاهش کیفیت ناشی از استرس و بی دقتی می شود.
چالش ها و راهکارها
در فرآیند ساخت سوله، مشکلاتی مانند نقص جوش، ابعاد نامتناسب قطعات و استفاده از مصالح غیراستاندارد از رایج ترین چالش ها هستند و در صورت بی توجهی می توانند ایمنی و دوام سازه را کاهش دهند. برای مدیریت این مسائل، استفاده از فناوری های نوین در جوشکاری و کنترل ابعاد، آموزش مداوم کارکنان و به کارگیری نرم افزارهای مدیریت کیفیت بهترین راهکارها هستند. این اقدامات خطاها را کاهش داده و کیفیت نهایی سوله را تضمین می کنند.
نمودارها و تحلیل داده ها در کنترل کیفیت ساخت سوله
برای درک بهتر تاثیر مراحل مختلف ساخت بر کیفیت نهایی سوله، داده های مربوط به درصد عیوب هر مرحله جمع آوری شده است. این اطلاعات به مدیران پروژه کمک می کند تا نقاط بحرانی را شناسایی و اقدامات کنترلی مناسبی اعمال کنند.
جدول درصد عیوب قطعات در مراحل ساخت
مرحله ساخت | درصد عیب | توضیح عیب | راهکار کاهش عیب |
برش | 5٪ | ابعاد نامتناسب و لبه های تیز به دلیل دقت پایین ماشین آلات | استفاده از ابزار دقیق و کالیبراسیون مرتب |
جوشکاری | 12٪ | ترک یا نفوذ ناقص جوش؛ بیشترین عیب در کل سازه | آموزش جوشکاران، بازرسی غیرمخرب (UT، مایعات نافذ) |
مونتاژ | 3٪ | ناصافی و تغییر شکل ناشی از نصب غیر دقیق | کنترل تراز، بازرسی ابعاد و اصلاح فوری |
تحلیل داده ها
- بیشترین میزان عیب در مرحله جوشکاری مشاهده می شود (12٪)، بنابراین تمرکز اصلی کنترل کیفیت باید روی این مرحله باشد.
- برش و مونتاژ به ترتیب 5٪ و 3٪ عیب دارند که نشان دهنده اهمیت استفاده از ابزار دقیق و رعایت استانداردها در این مراحل است.
- با اعمال بازرسی های مستمر و تکنولوژی های غیرمخرب، امکان کاهش درصد عیب ها به میزان قابل توجهی وجود دارد.
نتیجه گیری
کنترل کیفیت در ساخت سوله، فرایندی حیاتی و غیرقابل چشم پوشی است. این فرایند با استفاده از استانداردها، آزمایش ها، مستندسازی و نظارت دقیق باعث افزایش ایمنی، کاهش هزینه ها و رضایت مشتریان می شود. بهره گیری از تکنولوژی و آموزش کارکنان می تواند کیفیت نهایی سازه را به حداقل خطا و حداکثر بهره وری برساند.
سوالات متداول:
کنترل کیفیت فرآیندی است که در طول ساخت سوله، از انتخاب مواد اولیه تا نصب نهایی، برای اطمینان از تطابق سازه با استانداردها و طراحی انجام می شود. اهمیت آن در تضمین ایمنی، دوام و عملکرد سازه است.
روش های کنترل کیفیت شامل بازرسی چشمی، اندازه گیری دقیق ابعاد، آزمایش های غیرمخرب (مانند اولتراسونیک، مایعات نافذ و مغناطیسی) و آزمایش های مخرب (کششی، خمش و ضربه) هستند.
جوشکاری بیشترین ریسک عیب را دارد، زیرا ترک یا نفوذ ناقص جوش می تواند به مشکلات جدی در استحکام سازه منجر شود.
از مزایای آن می توان به افزایش ایمنی، کاهش ضایعات و هزینه های تولید، رضایت مشتری، استفاده بهینه از منابع و بهبود تکنیک های تولید اشاره کرد.
با اعمال بازرسی مستمر، استفاده از تجهیزات دقیق، آموزش نیروی انسانی، مستندسازی مراحل ساخت و بهره گیری از آزمایش های غیرمخرب می توان درصد عیوب را به حداقل رساند.
