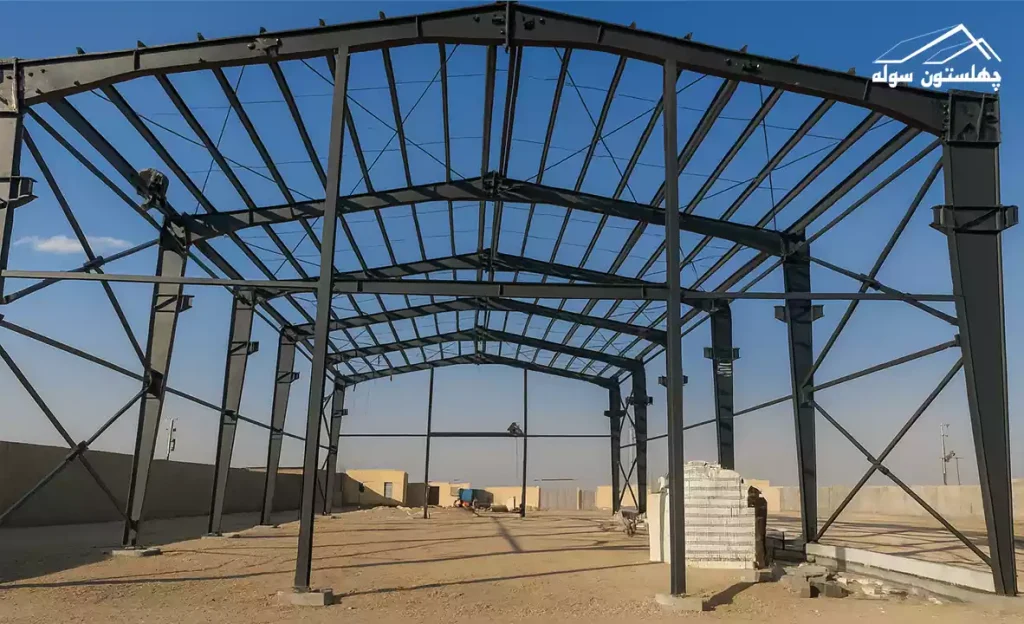

مقاطع فولادی در ساخت سوله
مقاطع فولادی ستون فقرات ساخت سوله هستند. کیفیت، نوع و ابعاد این مقاطع تعیین می کند که سوله چقدر مقاوم، سبک و اقتصادی باشد. انتخاب درست مقطع نه تنها باعث افزایش عمر سازه می شود، بلکه در کاهش هزینه های ساخت نیز نقش قابل توجهی دارد. در این مقاله انواع مقاطع فولادی کاربردی در سوله سازی، استانداردهای لازم و معیارهای انتخاب صحیح آن ها را بررسی می کنیم.
فهرست مقاله
مقاطع فولادی چیست و چرا در سوله سازی اهمیت دارد؟
مقاطع فولادی همان پروفیل ها، تیرها و ورق هایی هستند که اسکلت اصلی سوله از آن ساخته می شود. این مقاطع باید توان تحمل بارهای مختلف مانند وزن سقف، باد، برف و استفاده از جرثقیل سقفی را داشته باشند.
به طور کلی، مقاطع فولادی در سوله به سه دسته سنگین، نیمه سنگین و سبک تقسیم می شوند که انتخاب هرکدام به نوع سوله و دهانه آن بستگی دارد.
همچنین بخوانید: هزینه ساخت سوله در سال 1404
انواع مقاطع فولادی مورد استفاده در ساخت سوله
در ادامه، کاربردی ترین مقاطع فولادی در سازه های سوله را با توضیحات کامل بررسی می کنیم.
تیر ورق (I-Beam) و تیر بال پهن (H)
تیر ورق رایج ترین مقطع برای ساخت ستون ها و رفترهای سوله تیرورقی است. این مقطع از سه بخش ورق بال و ورق جان تشکیل شده و بر اساس دهانه سوله طراحی می شود.تیرورق ها برای دهانه های بزرگ تر یا وجود جرثقیل سقفی بهترین انتخاب هستند.
پروفیل قوطی (Box Section)
قوطی های فولادی در خرپا، ستون های سبک و اعضای اتصال استفاده می شوند. این مقاطع به دلیل بسته بودن سطح مقطع، مقاومت پیچشی خوبی دارند و برای سوله های سبک بسیار مناسب اند.
ناودانی و نبشی
ناودانی ها و نبشی ها معمولاً برای ساخت بادبند، مهاربند و اتصالات استفاده می شوند. این مقاطع نقش مهمی در پایداری جانبی سوله دارند، به خصوص در مناطقی که فشار باد زیاد است.
پروفیل Z و C (پرلین ها)
این مقاطع برای پوشش سقف و دیوار سوله استفاده می شوند.
- Z برای دهانه های بزرگ و پیوسته مناسب تر است.
- C بیشتر در دهانه های کوتاه تر و سازه های سبک کاربرد دارد.
لوله فولادی
لوله ها در خرپاها، مهاربندی های سبک و سوله های قوسی (UBM) کاربرد زیادی دارند. به دلیل شکل دایره ای، عملکرد خوبی در تحمل نیروهای فشاری دارند.
ورق فولادی
ورق ها برای ساخت تیرورق، اتصالات و ساخت ستون های سفارشی استفاده می شوند.ضخامت ورق بسته به نوع سوله از ۶ تا ۲۰ میلی متر متغیر است.
مقاطع فولادی در انواع مدل های سوله
نوع سوله | مقاطع اصلی | توضیح |
سوله تیرورقی | تیرورق، ورق، ناودانی، Z/C | مناسب دهانه ۲۰ تا ۶۰ متر |
لوله، قوطی، نبشی | وزن کمتر، طراحی پیچیده تر | |
سوله سبک (Cold Formed) | پروفیل Z/C سبک | مناسب دهانه های کوچک و متوسط |
سوله UBM | ورق قوسی | اجرا سریع و فاقد تیرورق |
استانداردهای مهم انتخاب مقاطع فولادی برای سوله
مقاطع فولادی مورد استفاده در سوله باید طبق استانداردهای معتبر تولید و تأیید شوند. مهم ترین موارد عبارتند از:
- استاندارد ملی ایران ISIRI برای ورق و پروفیل
- ASTM A36/A572 برای فولاد سازه ای
- DIN EN 1993 برای طراحی سازه های فولادی
رعایت استانداردها تضمین می کند که سوله تحمل لازم در برابر بارهای واردشده را داشته باشد.
عوامل مؤثر بر انتخاب مقطع مناسب
برای انتخاب مقطع مناسب باید مجموعه ای از عوامل فنی را بررسی کرد:
- دهانه سوله: هرچه دهانه بزرگ تر باشد، مقطع باید قوی تر باشد.
- ارتفاع سوله: سوله های بلند به بادبندی و ستون های مقاوم تری نیاز دارند.
- وجود جرثقیل سقفی: استفاده از تیرورق های قوی تر الزامی است.
- بار باد و برف منطقه: شرایط جغرافیایی نقش تعیین کننده ای دارد.
- بودجه پروژه: مقاطع سبک تر هزینه را کاهش می دهند اما باید استاندارد بمانند.
همچنین بخوانید: برخی از پروژه های ساخت سوله توسط شرکت چهلستون سوله
مقایسه مقاطع فولادی در ساخت سوله
نوع مقطع | محل استفاده | مزایا | محدودیت |
تیرورق | ستون، رفتر | مقاوم، مناسب دهانه بزرگ | وزن بیشتر |
قوطی | خرپا، ستون سبک | شکل منظم، مقاوم در پیچش | قیمت بالاتر |
نبشی/ناودانی | بادبند، اتصالات | اجرای آسان | تحمل محدود در نیروهای بزرگ |
Z/C | پوشش سقف و دیوار | سبک و اقتصادی | برای دهانه های خیلی بزرگ مناسب نیست |
لوله | خرپا، قوس | ظاهر زیبا، مقاومت فشاری خوب | نیاز به برش دقیق |
اشتباهات رایج در انتخاب مقاطع فولادی
برخی خطاها می توانند کیفیت یک سوله را به طور جدی کاهش دهند:
- استفاده از ورق با ضخامت کمتر از استاندارد
- طراحی اشتباه تیرورق برای دهانه های بزرگ
- انتخاب پرلین های ضعیف برای سقف
- استفاده از پروفیل کارخانه های غیرمعتبر
- حذف بادبند یا استفاده از مقطع اشتباه در آن
این خطاها معمولاً باعث کاهش مقاومت سازه یا افزایش وزن غیرضروری می شوند.
هزینه مقاطع فولادی در ساخت سوله
قیمت مقاطع فولادی به عواملی مانند نرخ روز آهن، نوع مقطع، ضخامت ورق و وزن نهایی سازه بستگی دارد.طراحان حرفه ای تلاش می کنند وزن سوله را بدون کاهش مقاومت کمتر کنند تا هزینه نهایی پروژه کاهش یابد. انتخاب مقطع مناسب از مهم ترین بخش های مدیریت هزینه است.
جمع بندی
مقاطع فولادی بخش اساسی و تعیین کننده در کیفیت ساخت سوله هستند. تیرورق ها، قوطی ها، پرلین های Z و C و ورق ها هر کدام نقش مهمی در بخش های مختلف سازه دارند. انتخاب صحیح این مقاطع بر اساس دهانه، بارگذاری، ارتفاع و شرایط منطقه باعث افزایش عمر سازه و کاهش هزینه ها می شود.
در نهایت، بهترین نتیجه زمانی حاصل می شود که طراحی و انتخاب مقاطع بر اساس استانداردهای معتبر و توسط متخصص انجام شود.
سوالات متداول
برای بیشتر سوله های صنعتی، تیرورق (I-Beam) بهترین انتخاب برای ستون و رفتر است؛ زیرا می توان ضخامت جان و بال آن را متناسب با دهانه و بارگذاری طراحی کرد. در دهانه های بزرگ یا سوله هایی که جرثقیل سقفی دارند، تیرورق عملکرد بسیار بهتری نسبت به مقاطع آماده مانند H یا I کارخانه ای دارد.
خیر، اگر پروفیل های Z و C مطابق استاندارد تولید شوند و طراحی آن ها توسط مهندس سازه انجام شده باشد، کاملاً ایمن و قابل اعتماد هستند. این مقاطع معمولاً در پوشش سقف و دیوار استفاده می شوند و برای این قسمت ها بسیار مناسب و اقتصادی هستند.
مهم ترین عوامل شامل دهانه سوله، ارتفاع، نوع کاربری، وجود جرثقیل سقفی، بار باد و برف، و بودجه پروژه هستند. طراح با توجه به این موارد تعیین می کند چه مقطعی بهترین کارایی را دارد و در عین حال وزن سازه بهینه باشد.
